编者按:装配式建筑是推动城乡建设绿色低碳转型、实现新型建筑工业化的重要方向。为深入贯彻省委、省政府重点产业链倍增计划决策部署,推动智能建造与新型建筑工业化协同发展,省住房城乡建设厅按照“新编一批、修编一批、预研一批”思路,集中编制发布装配式建筑产品、部品部件类省标准图集,以装配式建筑标准化设计赋能全产业链升级。为集中展示编制成果、解读核心技术、推广应用经验,特开设本专栏,全面呈现图集亮点与实践价值,助力设计、生产、施工全链条协同,进一步推动“设计模数化、部件标准化、生产规模化、产品场景化、产业生态化”五化工作理念走深走实,全力打造装配式建筑发展“湖南样板”。

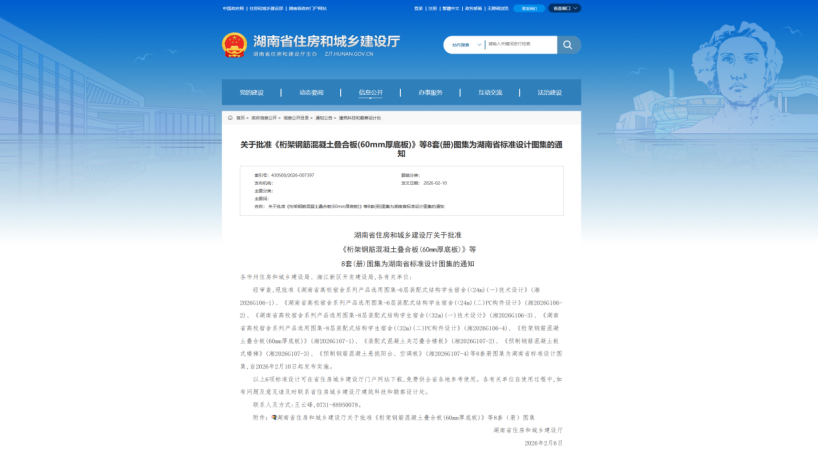

近日,省住房城乡建设厅正式批准发布《湖南省高校宿舍系列产品选用图集》,该图集由湖南省建筑科学研究院有限责任公司主编,湖南省第五工程有限公司参编。

图集包含《湖南省高校宿舍系列产品选用图集—6层装配式结构学生宿舍(<24m)(一)技术设计》(湘2026G106-1)、《湖南省高校宿舍系列产品选用图集—6层装配式结构学生宿舍(<24m)(二)PC构件设计》(湘2026G106-2)、《湖南省高校宿舍系列产品选用图集—8层装配式结构学生宿舍(<32m)(三)技术设计》(湘2026G106-3)、《湖南省高校宿舍系列产品选用图集—8层装配式结构学生宿舍(<32m)(四)PC构件设计》(湘2026G106-4)。

一、锚定政策导向,筑牢建筑工业化发展根基

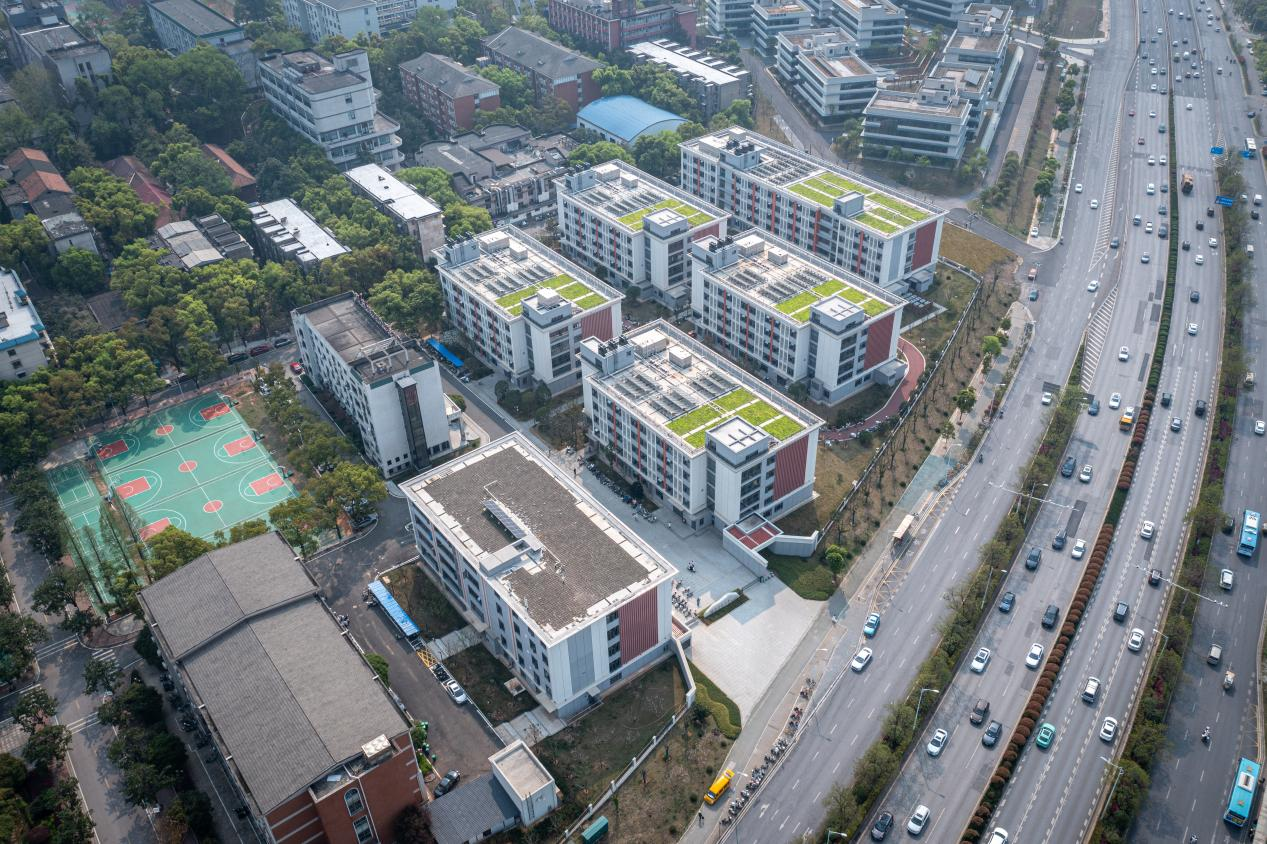

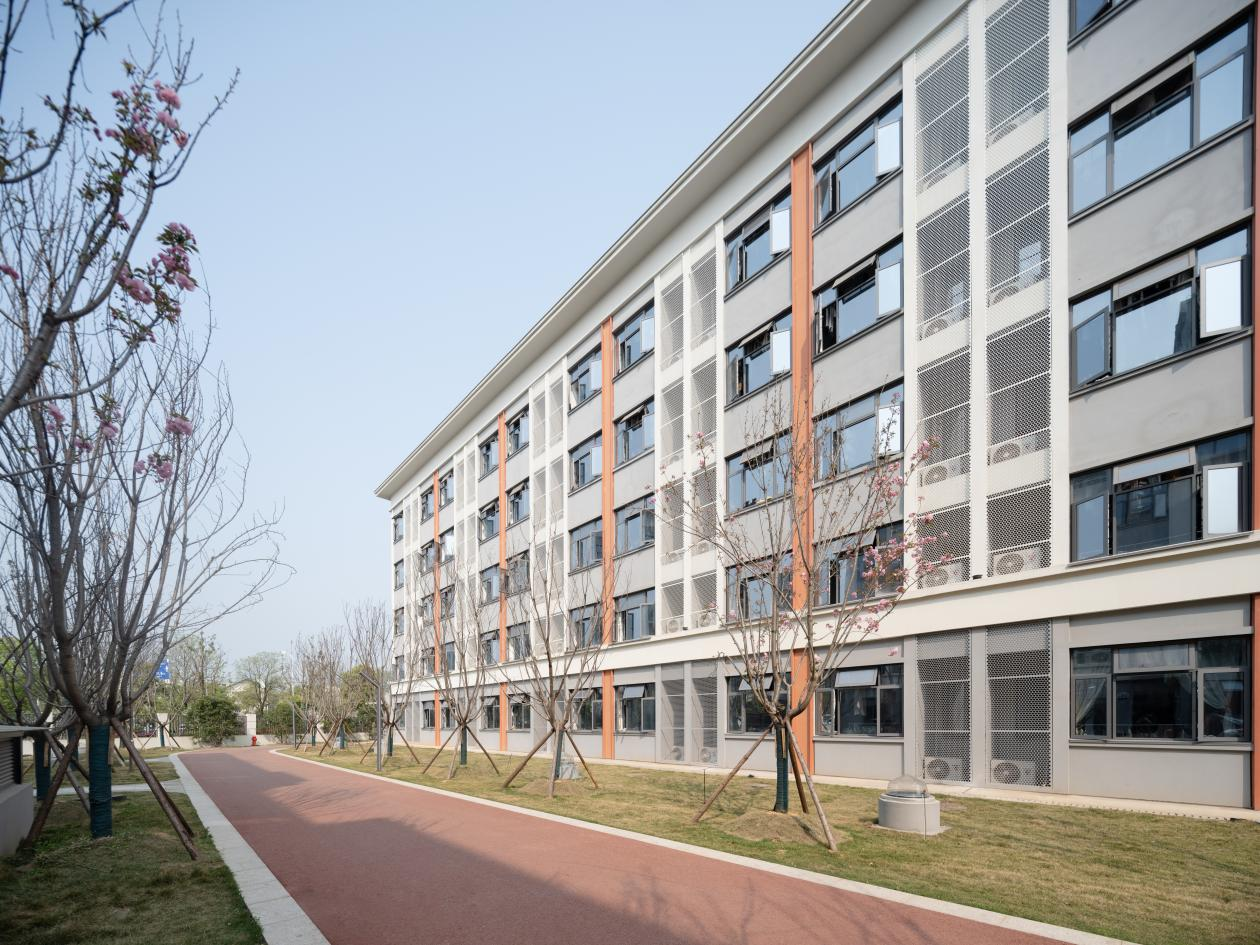

高校宿舍功能统一、标准化程度高,是推广工业化建造的优选场景。2023年我省装配式高校宿舍图集1.0版已在湖南师范大学桃花坪校区成功应用,打造全省高校首个全过程标准化装配式试点,形成可复制、可推广的建设模式。

随着产业迭代加速、技术持续创新,原有图集已难以满足更高标准、更广场景的建设需求。2026版图集是落实我省标准引领产业升级的务实举措,既总结固化试点经验,又优化技术体系、补齐标准短板,为全省高校装配式建筑规模化推广提供坚实技术与实施保障。

二、聚焦技术创新,推动数字化设计迭代升级

1.从二维迈向三维:全面深化BIM正向协同设计

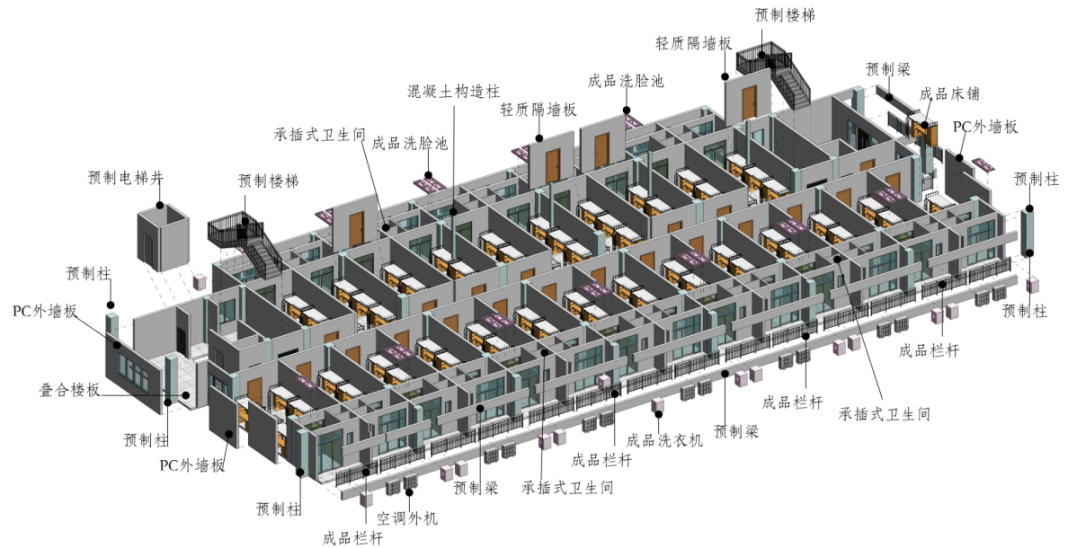

本图集实现了从传统二维平面设计向三维空间协同的根本性转变,全面深化BIM正向设计,推动“BIM正向设计+一模到底”的数字化建造模式。通过三维协同设计,装配式建筑在设计、生产、施工全流程实现了数据贯通与信息共享,有效减少设计冲突,提升各环节衔接效率。

2.标准化引领:少规格多组合兼顾灵活可变

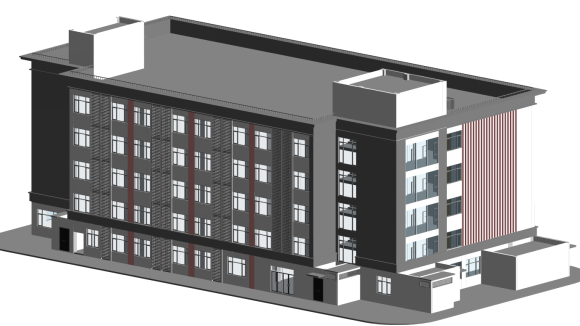

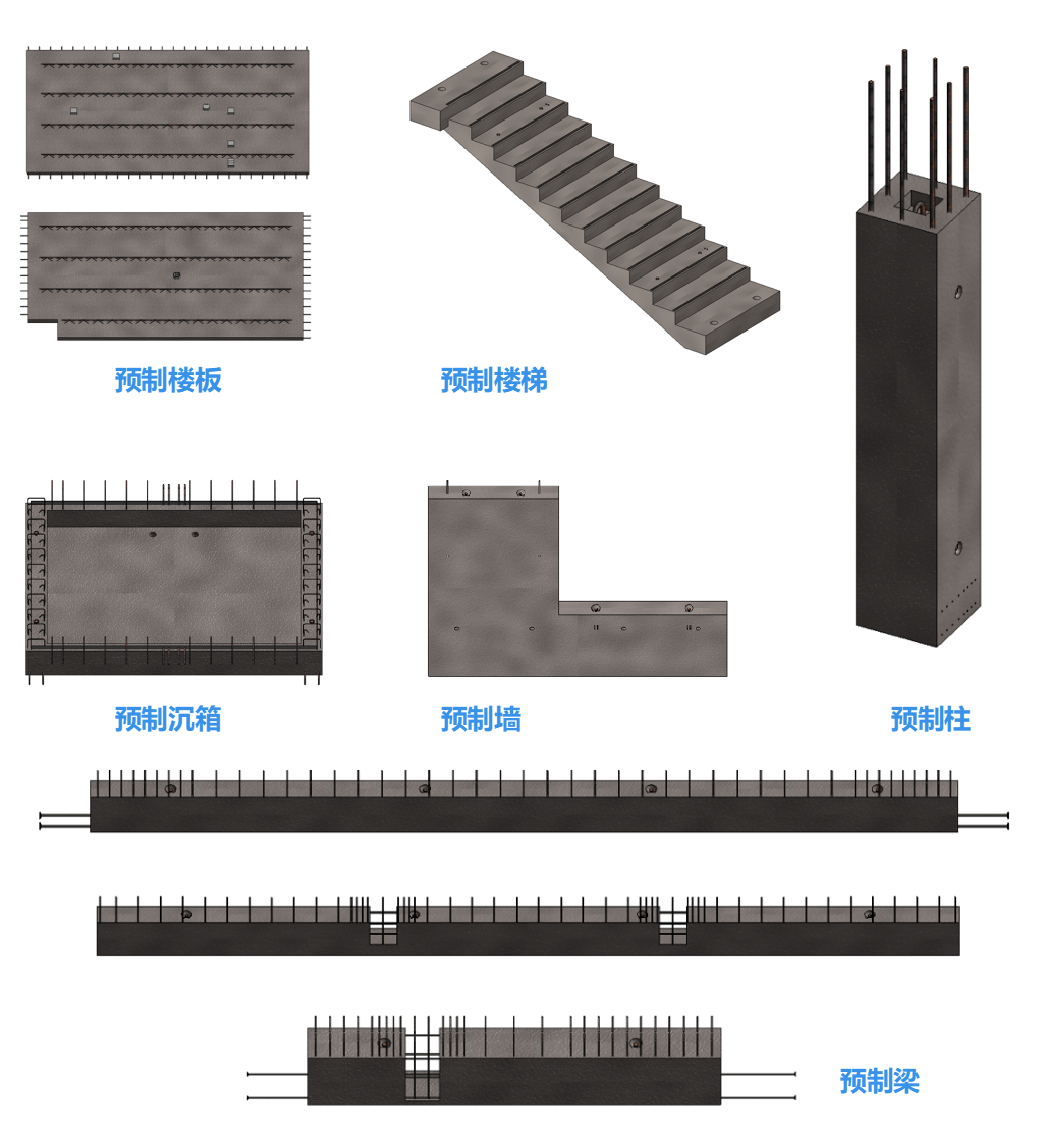

图集依托“少规格、多组合”策略,预制构件标准化率达84.6%,其中预制柱、预制电梯井、预制沉箱、预制楼梯实现100%标准化。建筑平面长度覆盖46.8米至70.2米,可灵活适配不同场地条件;建立装饰构件库,推出多样化立面方案,实现“立面多样化、构件标准化”。设备专业推行模块化接口标准化,水电管线与主体结构分离,便于后期维护与系统升级,并通过统一预埋参数减少施工冲突。

3.结构体系升级:密柱免支撑实现降本增效

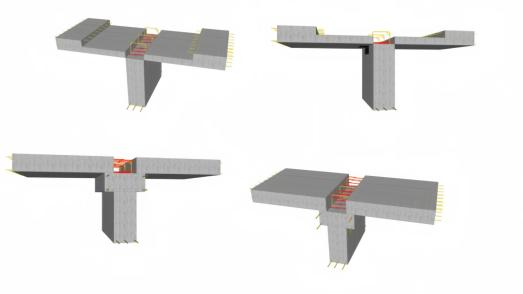

2.0版图集在结构体系上实现系统性创新。柱网由7.8米优化为3.9米密柱体系,柱截面统一为400×400mm(角柱400×600mm),较1.0版显著减小截面尺寸。梁板节点采用预制梁加牛腿设计,实现少支撑、免模板,缩短工期并降低建造成本。经测算,混凝土用量减少4%–6%,钢筋含量降低约15%,整体工程造价可节约10%–15%。

4.“1+N”模式:统一核心标准适配多元需求

“1”代表统一的核心标准,确保结构、模数、接口统一,保障设计规范性与建造高效性;“N”涵盖户型、立面、装修及设备系统等可选技术服务模块,兼顾标准化与个性化,适配不同高校、地域和功能需求。图集按“经济型、实用型、舒适型、改善型”划分四个等级,对应不同配置与价格,进一步提升了图集的实用性。

三、强化系统赋能,推动建筑全产业链协同升级

图集将标准化理念贯穿设计、生产、施工、运维全生命周期,建立统一模数与接口标准,打通设计、生产、施工数据壁垒,推动构件“设计—生产—安装—运维”一体化协同,以标准链贯通产业链。
